产品描述

一个GEN控制一台发电机组,柜子上端装有2000AF断路器、手动储能电气合闸;显示仪表有电流表0-2000AAC,千瓦表0-2000KW,千乏表0-2000KVAR;

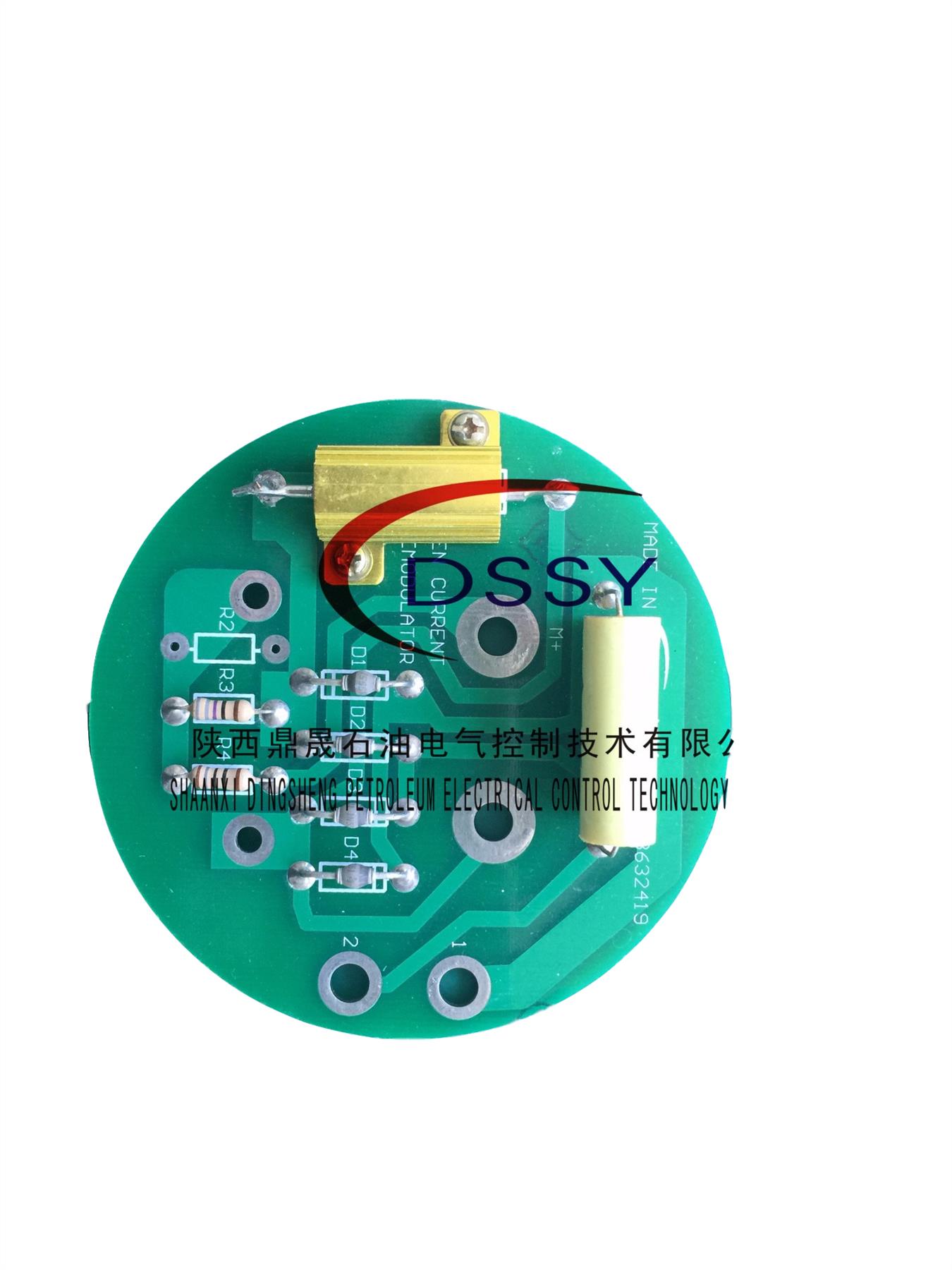

VFD房电压反馈板 PC02PC07
罗斯海尔ROSSHILL1400型SCR传动控制柜 每套直流传动系统包括晶闸管整流桥、直流控制模块、冷却风机、浪涌抑制电路、接触器控制电路和皮带轮防滑保护电路等装置,均安装在一个驱动柜中。该柜性能优越、可靠性高、操作和维修简便。SCR柜输出可调电压0-750VDC,电流可达1950ADC。柜子的上端装有2000A的断路器,具有欠压脱扣线圈和辅助触点。面板上安装电压表(0-1000VDC)、电流表(0-2000ADC)和通电指示灯等装置。SCR整流桥下用风机强制冷却。在整流桥的每相输入端装有熔断器,附有微动开关,它与温度传感器和进线断路器的脱扣线圈互锁。微动开关断开表示主熔断器损坏。温度过高时,温度传感器断开,常闭触点,无论主熔断器损坏或柜内温度过高都可使断路器脱扣跳闸。柜中安装的浪涌抑制电路,可减弱危害SCR元件的任何尖脉冲。 每个SCR柜都能驱动泥浆泵、绞车和转盘。所驱动的电机可以是串励,也可以是并励。用串励电动机驱动泥浆泵时配有皮带轮防滑保护装置。
VFD房电压反馈板 PC02PC07
在整套机组的控制系统中有一个同步盒。同步盒上装有一个电压表、频率表、同步表和两只同步灯,它们分别显示发电机和主母排的电压、频率以及同步状况。
VFD房电压反馈板 PC02PC07
电压反馈板 PC02主要用于1400型柴油发电机控制柜 柴油发电机组控制系统中的主要设备全部在控制柜(GEN)中。该柜操作简便,可靠性高,性能优越和维修简便。
VFD房电压反馈板 PC02PC07
